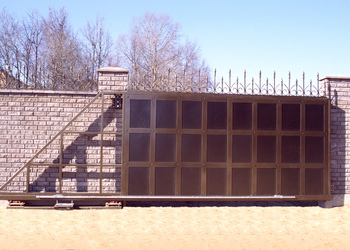

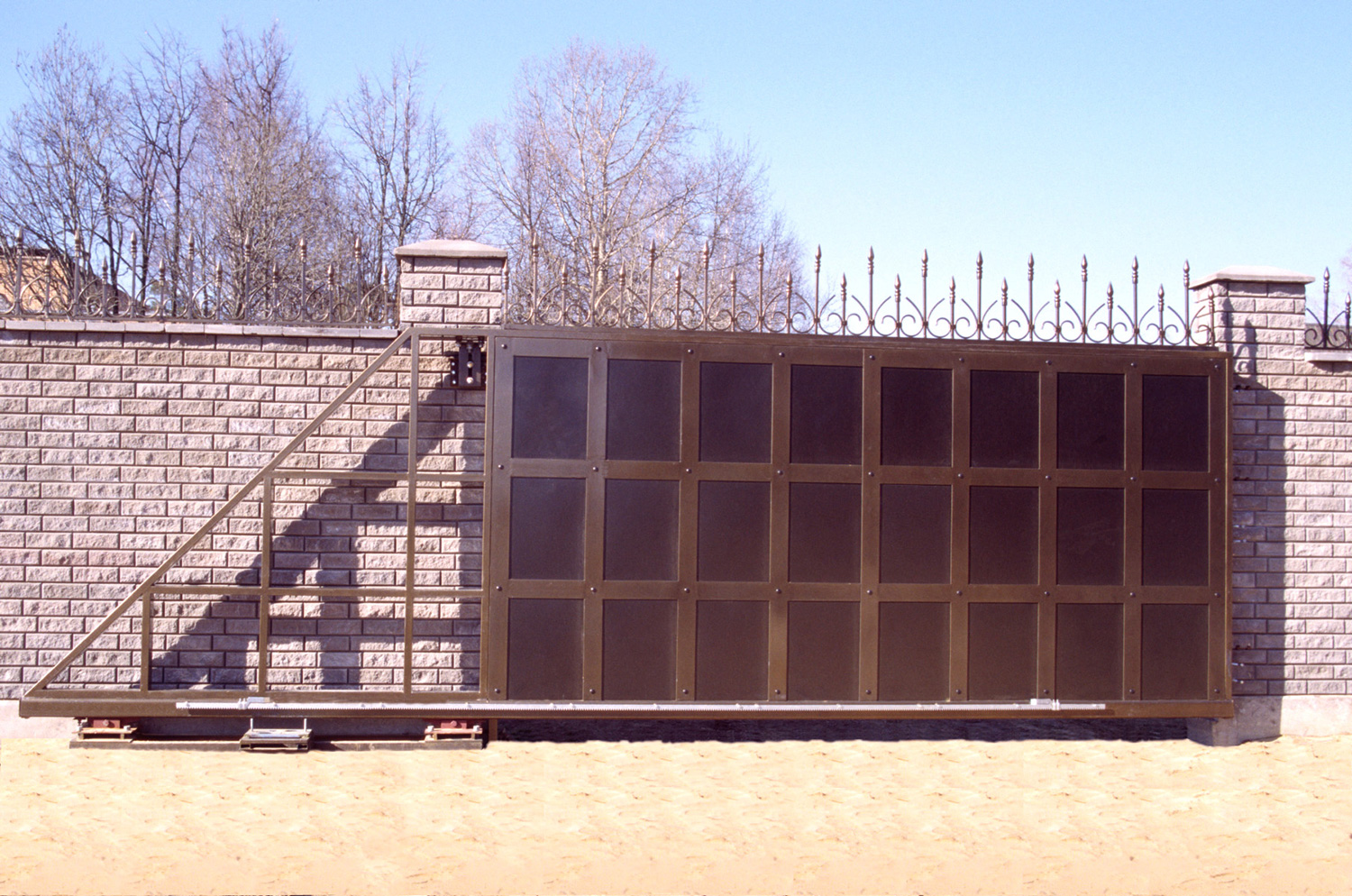

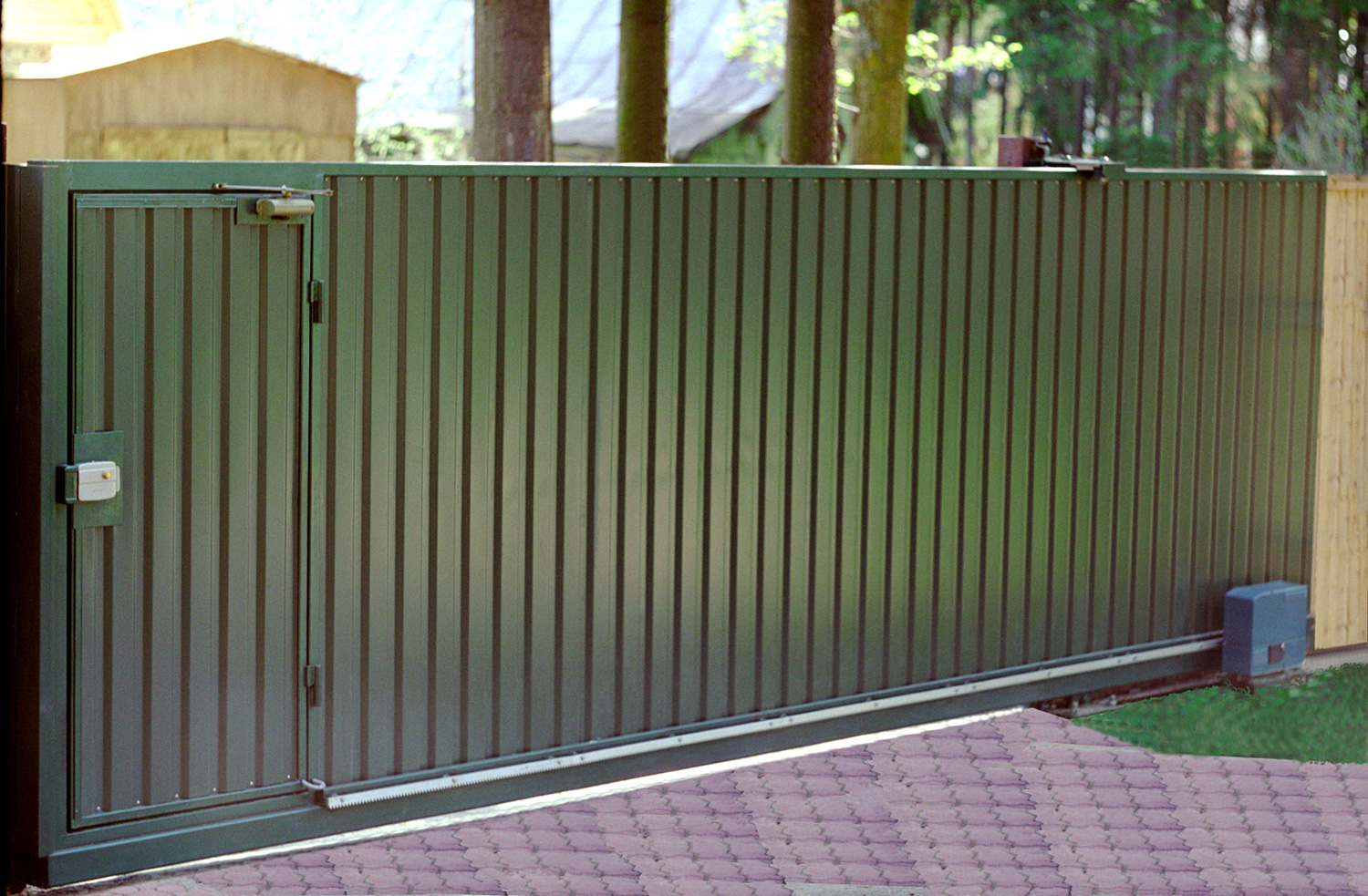

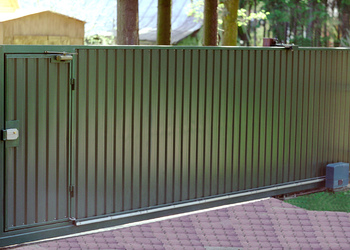

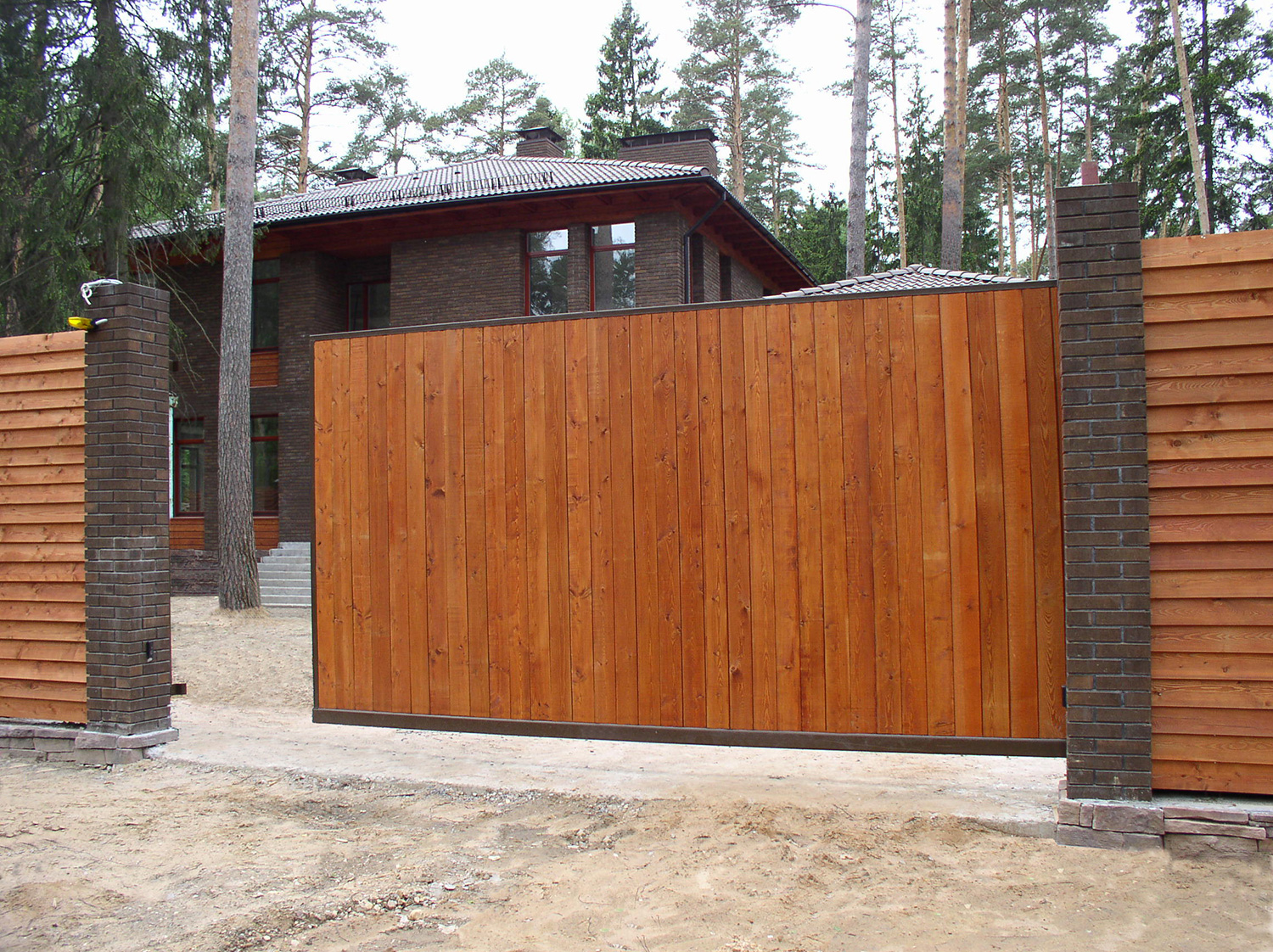

Элементы конструкции откатных ворот.
- полотно ворот
- нижние роликовые каретки - опорные
- опора для ворот (приваривается к бетонируемым закладным)
- верхняя роликовая каретка - поддерживающая
- крепление верхнего ролика
- зубчатая рейка на полотне ворот (используется в автоматических воротах)
- нижняя балка механизма перемещения с заглушками
- улавливатель – фиксирует полотно ворот в закрытом положении
- нащельник (вставка)
Особенности конструкции
- Рама или полотно ворот (на рис. 1) по периметру сварена из профильной трубы 60х40 для небольших проемов и легкой обшивки, или из трубы 80х40 для ворот на большие проемы от 4500 мм. до 12000 мм..; а также для ворот с тяжелой обшивкой (металл, дерево, ковка)
- Для жесткости полотна ворот, изнутри рама дублируется трубой 20х20 или 40х20, а также очень важный момент!!! - по центру полотна проходят ребра жесткости, фермы, их наличие и правильное расположение обеспечивает долгосрочную и надежную работу механизма перемещения – нижней балки и опорных роликов, так как снимают нагрузку на «распирание» балки.
- Благодаря разнице плоскости внешней профильной трубы и внутренних ребер жесткости, которые варятся из труб меньшего размера, в образовавшийся паз 20 мм. можно аккуратно вставить обшивку (профильный лист, сайдинг, вагонку, металл, доску, ковку и др.) как с наружной, так и с внутренней сторон.
- Существенным дополнением к качеству конструкции полотна является обязательная зачистка сварных швов, а в сочетании с порошковой покраской в любой цвет по RAL-карте, обладающей высокой антикоррозийной стойкостью, получается прочное цельносварное полотно для долгих лет эксплуатации.
Регулировки в откатных воротах.
Во время установки, а также при последующей эксплуатации ворот предусмотрены регулировки.

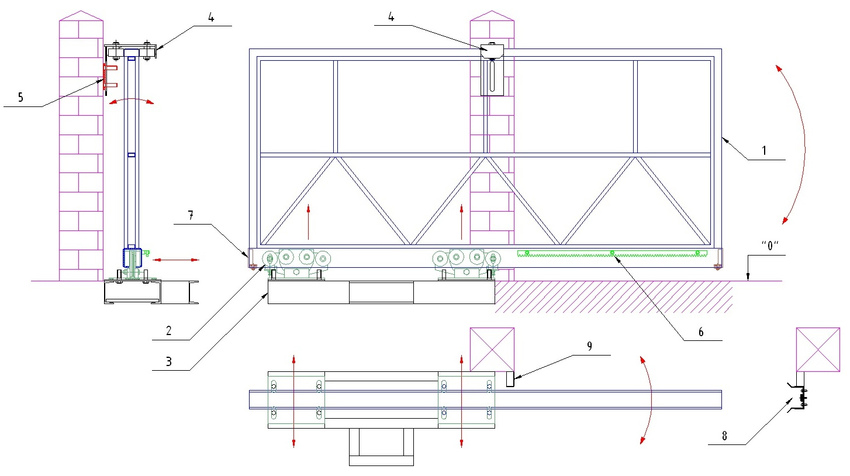

Полотно ворот (1) регулируется по уровню в проеме за счет поднятия нижних кареток (2). Наклон полотна ворот и удержание его в вертикальном положении обеспечивают верхние ролики (4). Сдвиг по пазам нижних кареток позволяет осуществлять регулировку направления движения створки.
Нижние каретки могут быть подняты на величину резьбы болтов в опоре (3). Нижние каретки также имеют собственную регулировку для устранения эффекта переваливания створки. Опора (3) надежное основание для установки ворот, облегчает установку, обеспечивает соосность нижних кареток, компенсирует не качественную бетонировку, имеет специальное место для установки привода, обеспечивает стабильное взаимоположение рейки (6) и зубчатого колеса привода.
Верхние ролики (4) имеют резиновую оболочку и установлены на подшипники, что обеспечивает бесшумность хода. Подшипники надежно защищены от попадания внутрь воды, работают в любую погоду. Крепление верхнего ролика (5) к столбу выбирается в зависимости от материала самого столба и наличия закладных. Соединение пластины верхних роликов с крепежом позволяет в широких пределах регулировать их местоположение.
К полотну надежно приварены «бобышки» под рейку (6) что обеспечивает непрерывность шага зубьев. Дополнительные пазы на самой рейке позволяют произвести тонкую регулировку взаимоположения рейки и зубчатого колеса провода. Съемные заглушки (7) устанавливаются на торцах направляющей балки, обеспечивают оперативный доступ к нижним кареткам, а также работают как дополнительные предохранители от скатывания полотна с кареток.
Улавливатель (8) обеспечивает визуальную герметизацию проема, имеет место для установки фотоэлементов, направляет створку ворот при сильном порыве ветра. Вставка (9) дополнительно герметизирует проем, имеет место для установки фотоэлементов и сигнальной лампы, а также скрывает монтажные сварочные швы.
